Hochintegrierte elektronische Schaltungen werden fast ausschliesslich mit SMT-Bauteilen bestückt und im Reflow-Ofen verlötet. Oftmals ist es aber dennoch notwendig, THT-Bauteile mit auf die Leiterplatte zu packen. Das hat einen entscheidenden Nachteil: THT-Bauteile wollen anders verlötet werden, ein zweiter Lötvorgang wird somit nötig.
Die Lösung: THR
Faktisch handelt es sich bei THR-Bauteilen um Durchsteck-Bauteile. Dabei werden diese speziell für die automatisierte Bestückung und hohe thermische Belastung – üblicherweise 245 °C – im Reflow-Ofen konstruiert. Nach der Ächtung bleihaltiger Lote mussten neue Legierungen gefunden werden. Diese weisen jedoch fast immer einen deutlich höheren Schmelzpunkt auf, so dass heute Temperatur-Peaks beim Reflow-Prozess deutlich über 250 °C keine Seltenheit mehr sind. Aus eben diesem Grund erweitert SCHURTER die THR-Version der OGN-Sicherungshalter um eine Variante, welche bis 260 °C Reflow-beständig ist.
OGN: der Klassiker

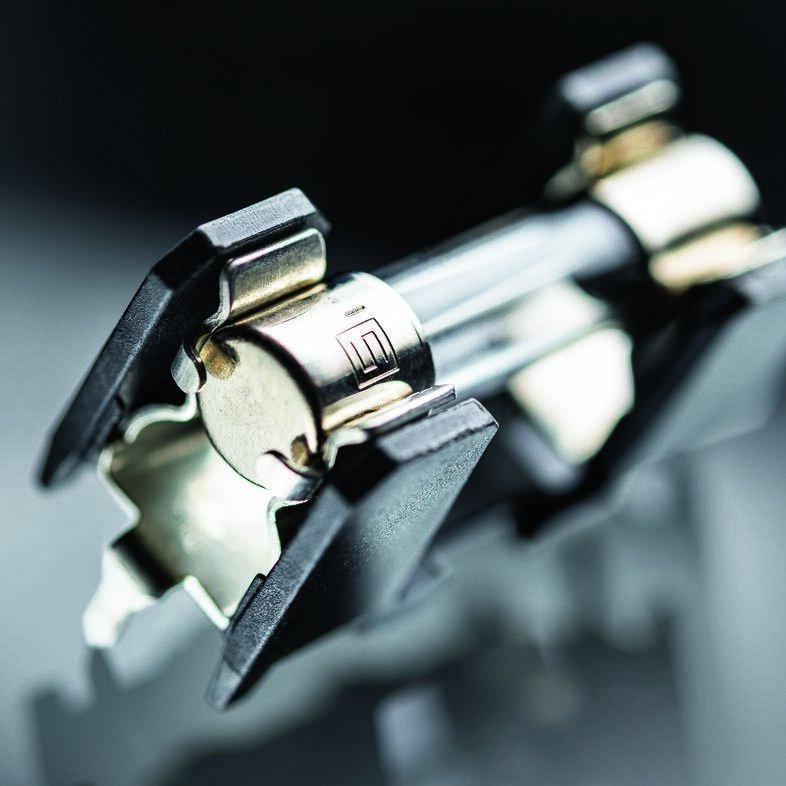

Der offene Sicherungshalter OGN ist ausgelegt für 5×20-Sicherungen verschiedenster Art. Er erfüllt selbstverständlich die verschärften Regeln der Glühdrahtbeständigkeit gemäss IEC 60335-1. Auf Wunsch lässt er sich mittels einer optional erhältlichen Haube in einen geschlossenen Sicherungshalter verwandeln.
Link
Die SCHURTER Gruppe ist als Schweizer Technologieunternehmen weltweit erfolgreich tätig. Mit unseren Komponenten für sichere Stromzuführung, Eingabesystemen für einfache Bedienung und anspruchsvollen Gesamtlösungen überzeugen wir unsere Kunden durch Agilität und exzellente Produkt- und Servicequalität. Wir fokussieren uns auf die Industrieelektronik, Medizintechnik, Automobiltechnologie, Daten und Kommunikation, Luft- und Raumfahrt sowie Energietechnik.
