Die Zukunft der Tragschienenbefestigung ist jetzt

Der Klippon^® RailSnapper ermöglicht das volle Ausschöpfen der Tragschienenlänge. Die Tragschiene kann über ihre gesamte Länge mit Komponenten bestückt und anschließend in der Montagehalle direkt auf die Montageplatte gedrückt sowie installiert werden. Dazu werden die Befestigungsschrauben vor der Montage auf die Montageplatte geschraubt. Die Klippon^® RailSnapper werden dabei so platziert, dass sie später bei der Montage durch die Langlöcher der Tragschiene geführt werden können. Bei der späteren Montage der vollständig bestückten Tragschiene rasten die gefederten Schrauben über bzw. hinter der abgesetzten Tragschiene ein. Das Einrasten dieser federnden Elemente hält die Tragschiene fest und drückt diese an die Montageplatte. Wenn die Tragschiene flächig auf der Montageplatte aufliegt, kann der PE-Kurzschlussstrom gemäß IEC 60947-7-2 bis zu einer Leiterquerschnittsgröße von 16mm ² abgeführt werden. Ein zusätzlicher PE-Leiter mit dem Anschluss auf einer PE-Reihenklemme entfällt.

Bessere Standards und Prozesse in der Elektroindustrie

Prozessschritte wie die Bestückung der Klemmleiste und der Einbau können voneinander getrennt werden.

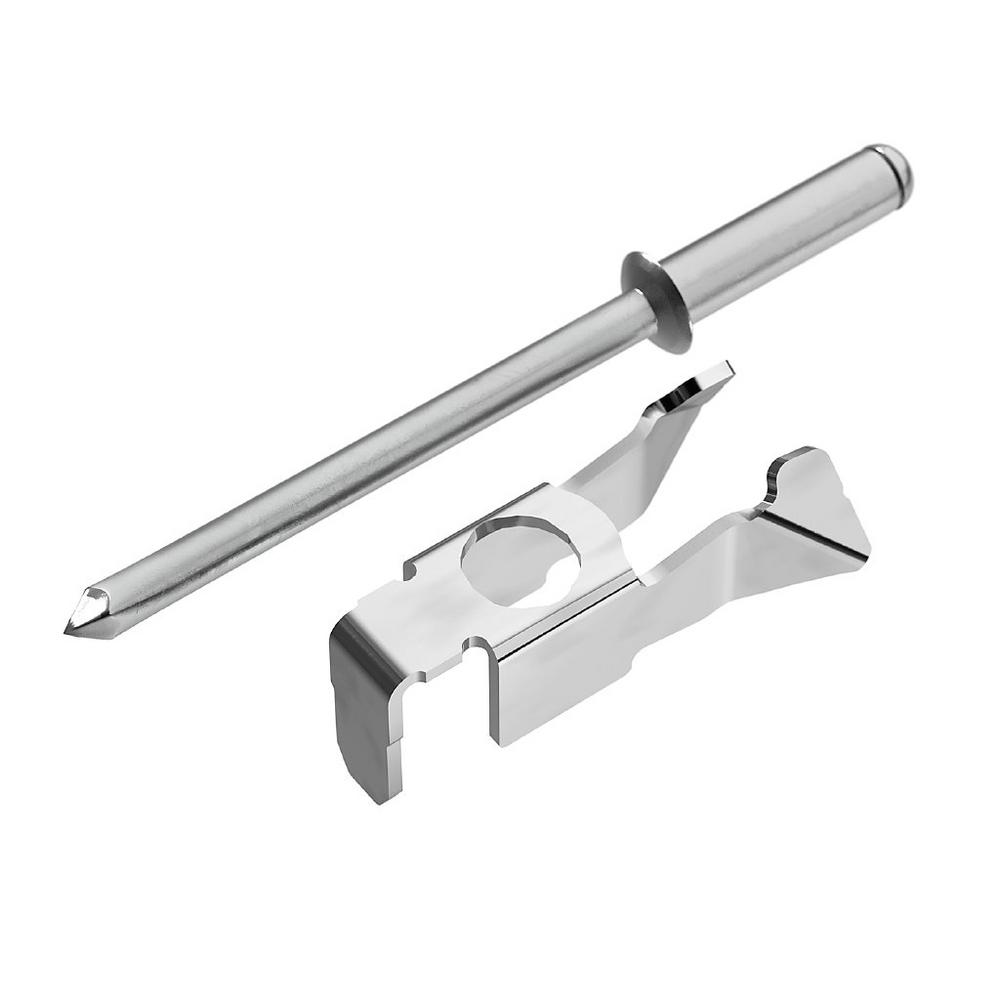

In Zeiten des Fachkräftemangels können so Prozessschritte aufgeteilt werden. Dies führt zu einer höheren Effizienz im gesamten Schaltschrankbauprozess. Die Bestückung der Tragschiene kann durch ungelernte Arbeitskräfte, externe Partner oder sogar in automatisierten Prozessschritten durchgeführt werden. Fachkräfte können sich auf die technische Verdrahtung oder andere komplexe Aufgaben konzentrieren. So werden Ressourcen optimal genutzt, und die Effizienz wird gesteigert. Eine Montage der Klippon^® RailSnapper kann über eine integrierte Schraube oder bei größeren Stückzahlen mittels Niete und entsprechenden Nietgeräts vorinstalliert werden.
