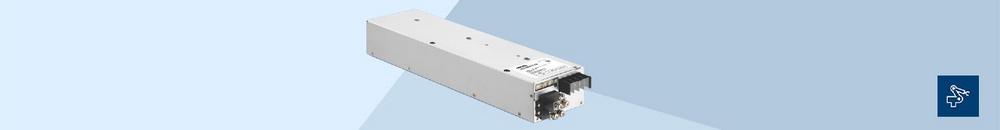

Industrielle Anwendungen wie Schweißroboter, Hochfrequenzverstärker, Werkzeugmaschinen und Elektrolyseure müssen häufig in rauen Umgebungen betrieben werden, so dass die Stromversorgung lüfterlos eine hohe Leistung liefern muss. Unter solchen Bedingungen kommt die Konduktionskühlung (Baseplate-Cooling) zum Einsatz. Das HCA3500F gibt die entstehende Wärme an eine (vorzugsweise flüssigkeitsgekühlte) Grundplatte ab. Das konduktionsgekühlte Design ermöglicht einen lüfterlosen Betrieb in einem Umgebungstemperaturbereich von -10 °C bis +70 °C mit einer Grundplattentemperatur bis +55 °C.

Um ein Höchstmaß an Effizienz und thermischer Robustheit zu gewährleisten, verwendet das HCA3500TF eine optimierte, digital gesteuerte Schalttopologie und eine Leistungsstufe mit Siliziumkarbid (SiC) MOSFETs und Dioden, die dem Netzteil eine Effizienz von bis zu 94 % verleihen.

Um die einphasige Spitzenbelastung zu reduzieren und die Lastverteilung in ihren Netzen zu optimieren, bevorzugen Systemarchitekten dreiphasige Stromversorgungslösungen. Das HCA3500TF von COSEL ermöglicht eine Installation in dreiphasigen Dreileiter-Delta- oder dreiphasige Dreileiter-Stern-Netzen mit einem Eingangsspannungsbereich von 180 V AC bis 528 V AC.

Das HCA3500TF ist in zwei verschiedenen Ausgangsspannungen erhältlich: 48 V DC/73 A (einstellbar von 33,6 bis 55,2 V DC durch ein eingebautes Potentiometer oder von 24,0 bis 55,2 V DC bei Verwendung der Trimmfunktion) und 65 V DC/54 A (einstellbar von 45,5 bis 74,8 V DC durch ein eingebautes Potentiometer). Außerdem kann die Ausgangspannung mithilfe einer externen Spannung im Bereich -50 % bis +15 % der Nominalspannung geregelt werden.

Unter Nennbetriebsbedingungen beträgt die Ausgangsleistung 3,5 kW. Wird noch mehr Leistung benötigt, können bis zu zehn HCA3500TF parallelgeschaltet und maximal 31,5 kW Leistung zur Verfügung gestellt werden.

Das HCA3500TF wurde für integrierte Industrieanwendungen mit einer Einbauhöhe von 1,5 HE entwickelt, misst 110 x 65 x 420 mm (BxHxT) und wiegt unter 5 kg.
Das HCA3500TF eignet sich für eine Vielzahl von Anwendungen, darunter Mess- und Analysegeräte, Werkzeugmaschinen und Halbleiterfertigungsanlagen. Das 65V DC-Modell ist ideal für die Versorgung von Hochfrequenz-Leistungsverstärkern (RFPA) sowie für 60V-Lithium-Ionen-Ladegeräte.

Die HCA3500TF-Serie erhalten Sie ab sofort bei FORTEC Power.

Die wichtigsten Fakten zur HCA3500TF-Serie im Überblick:

• Netzteil für Industrieanwendung mit 3,5 kW
• Eingangsspannungsbereich: 180 bis 528 V AC, 3-phasig
• Geringe Bauhöhe: 65 mm
• Wirkungsgrad bis zu 94 %
• Parallelbetrieb: Active Current Sharing mit bis zu 10 Geräten
• Analoge Schnittstellen: PV-Funktion, Remote ON/OFF, Remote Sense
• Konzipiert für Konduktionskühlung mit flüssigkeitsgekühlter Grundplatte
• Betriebstemperatur von -10 °C bis +70 °C
• Schutz gegen Überlast, Überspannung, Übertemperatur
• Sicherheitsnormen: EN 62368-1, UL 62368-1
• CE und UKCA-Zeichen
• 5 Jahre Herstellergarantie
