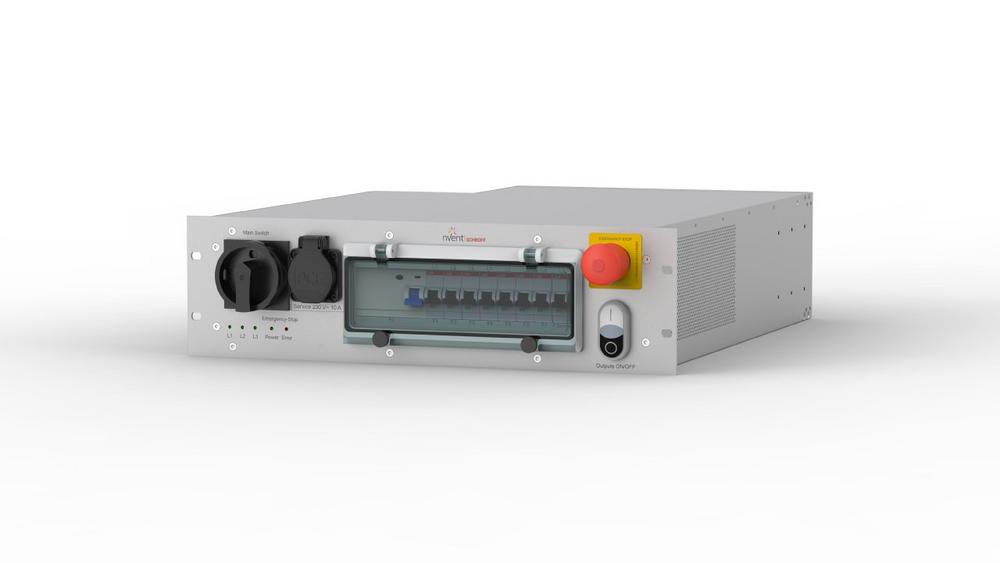

nVent Electric plc (NYSE: NVT) („nVent“) hat eine modulare Sicherheits- und Stromverteilungseinheit für den Einbau in 19“-Schränke entwickelt. Diese als 19“-Einschub aufgebaute Einheit beinhaltet alle Sicherheits- und Stromverteilungsfunktionen, die für den Betrieb von teil- oder vollautomatisierten Testsystemen gebraucht werden. Die technischen Anforderungen an eine solche Einheit wurden zusammen mit den potenziellen Anwendergruppen definieren. Das Ergebnis ist ein modularer 19“ Einschub, die neben einer gewissen Basisausstattung viele Optionen und Alternativen bezüglich Stromeinspeisung, Stromverteilung und Sicherheitsfunktionen ermöglicht. Je nach Kundenwunsch und Applikationsanforderung kann Rack Safety Plus individuell konfiguriert und als fertige, funktionsfähige Einheit an die Kunden geliefert werden. „Damit sparen Kunden zukünftig Zeit und Kosten, da sie diesen Teil der Infrastruktur nicht mehr selbst entwickeln und fertigen müssen oder vergeblich ein für ihre Anforderungen passendes System am Markt suchen müssen.“ beschreibt Christian Ganninger, Produkt Manager.

Vorzertifizierte Lösungen

Um möglichst viele Anforderungen und Funktionalitäten, die von den befragten Kunden gewünscht wurden, abdecken zu können, hat nVent SCHROFF eine Sicherheits- und Stromeinheit definiert, die alle Funktionen beinhaltet, eine Masterunit. Dieses Gesamtsystem ist CE zertifiziert. Der Kunde kann bei der Konfiguration nun die Funktionen auswählen, die er braucht bzw. die verwerfen die er nicht braucht, und so seine individuelle Rack Safety Plus Einheit kreieren. Trotz dieser Anpassungen muss der Nutzer für sein Produkt keine erneute CE- oder UL-Zertifizierung durchlaufen, da diese über die Masterunit bereits abgedeckt sind. Auch eine individuelle Farbgebung oder das Anbringen eines Logos ist möglich. Zusätzlich sind einige Standardkonfigurationen definiert, die ab Lager verfügbar sind.

Modular und konfigurierbar

Als Netzeingang stehen verschiedene 1- und 3-phasige Stecker zur Verfügung, der Kunde kann sich entscheiden, ob er einen EMV Filter eingebaut haben möchte und ob er den Eingang über Schmelzsicherungen abgesichert haben will oder nicht. Auf der Front- und Rückseite sind Bereiche definiert und als Teilfrontplatten ausgeführt, um Funktionen oder Schnittstellen einfach und unkompliziert wechseln zu können. Hierzu gehören Status-LEDs, Servicesteckdosen, ein FI-Schutzschalter und Sicherungsautomaten sowie ein Laborschalter auf der Frontseite zum Freischalten der Ausgänge. Auf der Rückseite hat der Kunde die Möglichkeit Typen und Anzahl der Ausgangstecker zu wählen. Optional können intern auch Gleichstrom-Spannungen erzeugt und zusätzliche Gleichstrom-Ausgänge zur Verfügung gestellt werden.

Die Sicherheitsfunktionen erfüllen die EN ISO 13849-1 Kategorie 1 und 2, beinhalten einen 1- oder 3 phasigen FI-Schutzschalter und natürlich einen Not-Aus-Schalter auf der Gehäusefrontseite, der die kompletten Ausgänge abschaltet. Der Not-Aus-Schalter wird durch ein spezielles Sicherheitsrelais und eine redundante Sicherheitsschaltung überwacht. Dadurch wird sichergestellt, dass die Rack Safety Plus immer beim Drücken des Notaus-Schalters ausschaltet, selbst wenn im Gerät ein Fehler vorliegt. Falls solch ein Fehler auftreten sollte, wird dieser an der Frontseite des Gerätes angezeigt. Auf der Rückseite der Einheit befindet sich ein zusätzlicher Ausgang für einen externen Not-Aus. Optional kann ein Remote Management Modul integriert werden, so dass alle Zustände von einem PC über das Internet abgefragt und Schaltfunktionen von ferne durchgeführt werden können. Eine optionale 24 V-Stromversorgung kann ebenfalls integriert werden, deren Funktion wird dann auch per LED wird auf der Gerätefront angezeigt.

Zusätzlich sind weitere Überspannungsschutzeinheiten und Strombegrenzungsmodule integrierbar. Das kann sinnvoll sein, wenn die Testapplikation mit vielen PCs oder Servern ausgestattet ist und diese zum gleichen Zeitpunkt über den Hauptschalter eingeschaltet werden. Ohne Strombegrenzung würde wahrscheinlich in diesem Fall die Sicherung auslösen, da die PC’s beim Hochfahren extrem viel Strom ziehen. Auf Kundenwunsch können die Sicherheitsanforderungen auch nur nach EN ISO 13849-1 Kategorie 1 oder 2 ausgeführt werden, unser Standard entspricht der härtesten Sicherheitsstufe, der Kategorie 3.

Rack Safety Plus ist zwar als eine Einheit ausgeführt, in der die Sicherheits- und Stromverteilungsfunktionen in einem Gehäuse untergebracht sind, kann auf Kundenwunsch aber auch in zwei Gehäuse aufgetrennt werden. Um die individuelle Sicherheits- und Stromverteilungseinheit zu konfigurieren ist ein Online-Konfigurator auf der nVent-Website zur Verfügung gestellt. Mit dem Rack Safety Plus unterstützt nVent seine Kunden mit einem weiteren modular aufgebauten Infrastruktur-„Baustein“ bei der Entwicklung und dem Aufbau ihrer Test-Applikationen.
