Die automatischen Lagersysteme, mit denen melaminbeschichtete Spanplatten sowie Küchenarbeitsplatten kommissioniert und der Produktion zugeführt werden, sind mittlerweile seit über einem Jahr in Betrieb.

24 Meter hohe RBG‘s

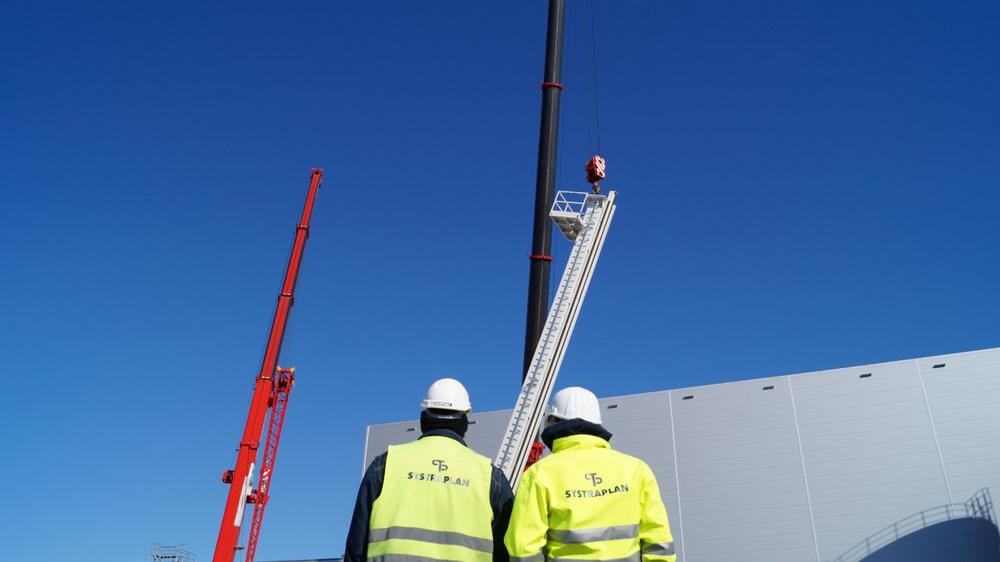

Mit der Montage der 24 Meter hohen Regalbediengeräte wurden die monate-langen vorbereitenden Arbeiten aus Planung, Konstruktion und Fertigung auf eine wegweisende Prüfung gestellt. Denn auch wenn die Maschinen und Anlagen groß und massiv sind, so kommt es am Ende doch auch hier auf nur wenige Millimeter an. Ob beim Hineinheben der langen Seitenteile oder der Hubplattform durch die Dachöffnung oder aber beim Ausrichten des Fahrträgers zur Fahrschiene und den Führungen. An jeder Stelle ist hier – trotz der großen Massen -, ein enormes Maß an Präzision gefragt.

Geringe Toleranzen trotz hoher Massen

„Entsprechende Toleranzen gibt es natürlich auch bei uns und ein paar Ungenauigkeiten ergeben sich bekanntlich meist von ganz allein. Daher ist es besonders wichtig, dass wir von Anfang an alles so genau wie möglich aufbauen und ausrichten“, erklärt der leitende Monteur, Gennadij Lier, der bereits seit fast 25 Jahren für das Unternehmen SYSTRAPLAN tätig ist und schon so manche Anlage aufgebaut hat.

Jahrelange Erfahrung macht‘s möglich

Die Herausforderungen, die an ein Sondermaschinenbauunternehmen durch ein so großes Projekt gestellt werden, sind schon speziell. Doch durch die langjährige Erfahrung der Mitarbeiter und das gute Zusammenspiel zwischen den einzelnen Abteilungen kann solch ein Projekt gut realisiert werden, bestätigt auch SYSTRAPLAN-Betriebsleiter, Rafael Tajuelo. „Dank der guten Vorarbeiten und der frühzeitigen richtigen Planung konnten wir mithilfe der entsprechenden Logistikpartner, deren Hebezeuge und unseren erfahrenen Mitarbeitern innerhalb nur einer Woche vor Ort beide Fahrzeuge in ihren Gassen aufstellen“.

Inbetriebnahme in wenigen Wochen

In den folgenden Tagen erfolgten alle weiteren notwendigen mechanischen und elektrischen Arbeiten, sodass in nur wenigen Wochen mit der Inbetriebnahme der beiden Regalbediengeräte begonnen werden konnte. Die Höhe der Fahrzeuge ist beeindruckend und die Kombination aus Stapel- und Einzelplattentransport wohl einzigartig.

Kombination für Stapel- & Einzelplatten

Sowohl für das Arbeitsplattenlager als auch für das Halbformatplattenlager ist die Bildung einer Kommission aus unterschiedlichen Platten direkt auf der Hubplattform der Regalbediengeräte ein enormer Vorteil. Ganze Stapel werden eingelagert und die unterschiedlichsten Einzelplatten direkt vom Stapel im Regal sicher vereinzelt, um auf der Hubplattform eine Kommission zu bilden.

Fahrerlose Transportsysteme

Die Anbindung an die Produktion erfolgt hierbei über Fahrerlose Transportsysteme, sogenannte FTS.

Neue optimierte Konstruktion

Projekte mit 24 m hohen RBG‘s wurden bereits in der Vergangenheit realisiert. Mithilfe der Synthese aus Stabilität und Gewichtsoptimierung wurde die Bauweise der seitlichen Masten maßgeblich optimiert. Damit sind diese beiden RBG’s die höchsten nach neuer Bauweise in der Firmengeschichte von SYSTRAPLAN.

Saugrahmen zum Plattenvereinzeln

Das gesamte Lagersystem ist gute 80 Meter lang und inklusive der Regale ca. 19 Meter breit. Es können beide Fahrzeuge ganze Stapel mit einem Gewicht von bis zu 3 t transportieren. Kombiniert ist der Stapeltransport – wie so oft bei den SYSTRAPLAN Systemen -, mit einem Vakuum-Saugrahmen, sodass auch einzelne Platten im direkten Zugriff sind.

Platz für die Zukunft

Da Häcker in dem Bereich der Lagertechnik für die Halbformate und Arbeitsplatten schon jetzt in die Zukunft blickt, baute man die Halle bereits so groß, dass man das gleiche System noch ein weiteres Mal unterbringen könnte.
