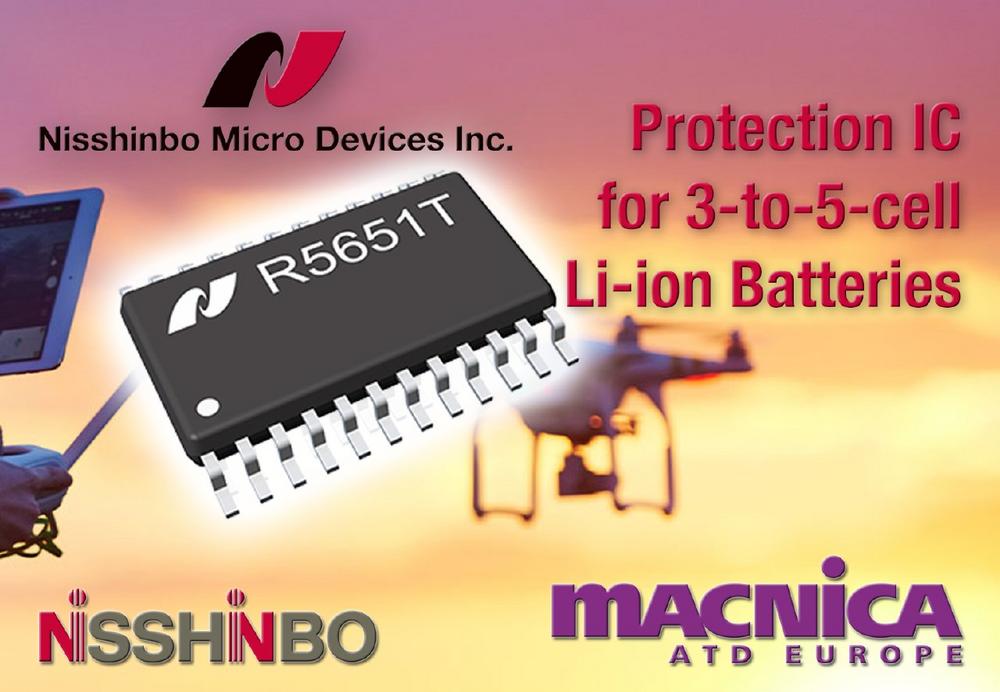

Das neue mehrzellige Batterieschutz-IC verfügt über viele Funktionen, die Benutzern helfen, ihren Herstellungsprozess zu vereinfachen.
Erstens reduziert es die Wärmeerzeugung bei großen Strömen durch die Verwendung eines niederohmigen SENSE-Widerstands, was das thermische Design einer Baugruppe vereinfacht.
Zweitens ermöglicht das Trennen der Lade- und Entladepfade die Verwendung eines Batteriepacks mit niedriger Impedanz.
Drittens gibt es dank der Hochvolt-Zellüberwachungspins keine Einschränkungen bei der Anschlussreihenfolge. Viertens, obwohl der IC für drei- bis fünfzellige Batteriepacks ausgelegt ist, kann er auch für Batteriepacks eingesetzt werden, die sechs oder mehr Zellen enthalten, indem zwei oder mehr ICs in Kaskade geschaltet werden. Die einfache Kaskadenstruktur trägt zur Reduzierung externer Komponenten bei.
Verpackt ist das IC in einem kleinen TSSOP-24-Gehäuse.
Das Batterie-Schutz-IC R5651 stärkt die Wettbewerbsfähigkeit von Produkten durch seine hohe Genauigkeit und niedrigen Eigenstromverbrauch.
Produktname R5651 Serie
Beginn Musterlieferung 24. Februar 2022
Gehäuse TSSOP-24 (7.8×6.4×0.9 mm)
Monatliche Produktion 1 Million Stück
Eigenschaften
- Industrieweit führende, hoch genaue Überladungserkennung (Overcharge Detection = OVP)
OVP Erkennungsbereich: 3.60 V bis 4.50 V, Genauigkeit: ±25 mV - Industrieweit führende, hoch genaue Unterentladungserkennung (Over Discharge Detection = UVP)
UVP Erkennungsbereich: 2.0 V bis 3.2 V, Genauigkeit: ±50 mV - Höchstes Maß an niedriger Spannung und hoher Genauigkeit, die jemals erzielt wurden durch die Reduzierung des Strommesswiderstands.
Genauigkeit der Detektion des Entladestroms: 10 mV bis 30 mV, ±3 mV
Genauigkeit der Detektion des Überladestroms: -8 mV bis -30 mV, ±3 mV - Schutz gegen Überhitzung: Industrieweit führende Genauigkeit von ±3°C
Charge Low (TDCL) Einstellung: -5 / -3 / 0 °C, Genauigkeit: ±3°C
Charge High (TDCH) Einstellung: 45 / 50 / 55 / 60 °C, Genauigkeit: ±3°C
Discharge High (TDDH) Einstellung: 65 / 70 / 75 °C, Genauigkeit: ±3°C - High-voltage Zellen-Monitoring Pins
Vereinfachen Verschaltung durch Eliminierung der Verbindungsreihenfolgen. - Kaskadierung
Mit der Kaskadierung von 2 ICs können 6 oder mehr Batteriezellen überwacht werden. - Gehäuse
Verwendet TSSOP-24 (7.8 × 6.4 × 0.9 mm). Das Gehäuse ist sehr robust und unempfindlich gegen Vibrationen, beispielsweise bei Elektrowerkzeugen.
