500 Konzerngesellschaften und -standorte in mehr als 50 Ländern sowie auf allen Kontinenten: Bei diesen Eckdaten wundert es kaum, dass die voestalpine AG in ihren Geschäftsbereichen als ein weltweit führender Technologiekonzern mit kombinierter Werkstoff- und Verarbeitungskompetenz gilt. Die Leistungen sind fokussiert auf Produkt- und Systemlösungen aus Stahl und anderen Metallen in technologieintensiven Branchen und Nischenbereichen mit höchstem Qualitätsanspruch. Das österreichische Unternehmen zählt mit den qualitativ hochwertigen Produkt- und Systemlösungen zu den führenden Partnern der internationalen Automobil- und Hausgeräteindustrie sowie weltweit der Luftfahrt-, Öl- und Gasindustrie.

Die Tochter voestalpine Camtec GmbH, ebenfalls mit Sitz in Linz, Österreich, hat sich auf die Herstellung von Schiebern und wartungsfreien Gleitelementen spezialisiert und ist in diesem Segment als führender Partner für die Automobil- und Automobilzulieferer-, aber auch die Maschinenbauindustrie etabliert. Das liegt u. a. daran, dass das Unternehmen hohe Qualität mit großer Zuverlässigkeit verbindet. Bei der ständigen Weiterentwicklung der eigenen Lösungen liegt die Messlatte hoch. So liegt z. B. die Lebensdauer der firmeneigenen Produkte mittlerweile deutlich über den garantierten Standzeiten von einer Million Hüben. Dies gilt auch für das in diesem Anwenderbericht relevante Referenzbeispiel der O-KS genannten Schieber.

Die Anforderung: Höhere Lebensdauer durch integrierte Dämpfer

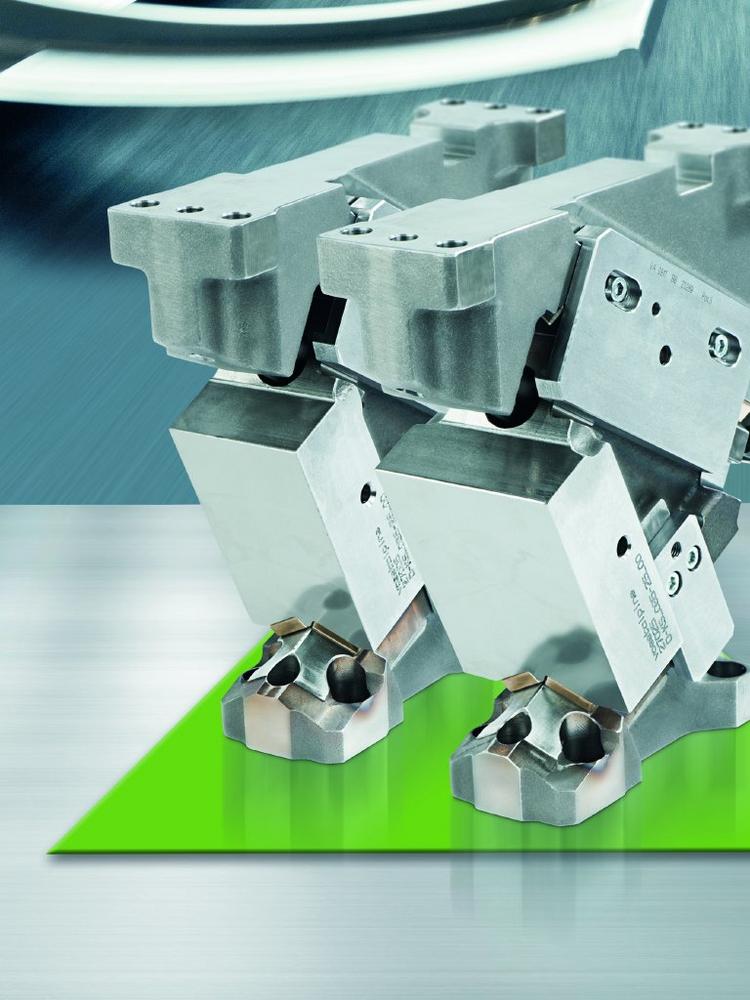

Die voestalpine Camtec GmbH bringt in vielerlei Hinsicht die Dinge auf den Punkt. So auch beim hier betrachteten Kompaktschieber mit integrierten Strukturdämpfern, die kurz und bündig den Produktnamen O-KS tragen. Die Abkürzung steht dabei für den optimierten Kompaktschieber. So einfach der Name der innovativen Lösung, so einfach auch das Prinzip der voestalpine Camtec GmbH, um bei der Fertigung von Stahlblechteilen zu überzeugen: Formen, Abkanten, Lochen und Schneiden, für alle Bearbeitungsprozesse achten die Schieberspezialisten darauf, dass bei einer kompakten Baugröße eine größtmögliche Kraft übertragen wird. Dafür ist der O-KS trotz einer geringen Komplexität mit hohen Rückzugskräften und einem optimierten Handling ausgestattet. Das Geheimnis der Rückzugskräfte liegt dabei neben einer optimierten Konstruktion vor allem im Einsatz von Gasdruckfedern. Das macht den kompakten, aber leistungsstarken Schieber im Zusammenspiel mit seiner hohen Belastbarkeit zur idealen Lösung für die Bearbeitung hochfester

Stähle. Obwohl der O-KS im Schnitt neun Prozent kleiner als die Schieber der Mitbewerber ist, fallen die Produkte der voestalpine Camtec GmbH dadurch auf, dass sie als einziger Anbieter einen Dämpfer als integrierten Anschlag verbaut haben. Dieser schont das Material der Konstruktion und sorgt so für die höheren Lebensdauern. In den Vorgängermodellen waren hierfür Dämpfer aus Polyurethan verbaut. Doch um dem „O“ im Namen gerecht zu werden, sollte der Schieber auch in diesem Bereich optimiert werden. Zu diesem Zweck nahm das Unternehmen mit der ACE Stoßdämpfer GmbH Kontakt auf. „Unsere Idee war es, die PUR-Dämpfer durch Strukturdämpfer der TUBUS-Familie zu ersetzen. Deren Material aus Co-Polyester Elastomer ist dem PUR-Werkstoff hinsichtlich Dämpfungseigenschaften und Lebensdauer deutlich überlegen“, erklärt Hans-Jürgen Greindl, der beratende Vertriebsingenieur von ACE.

Die Lösung: Effektive Verzögerung bis jenseits 1 Million Hübe

Weil die O-KS eine echte Weiterentwicklung darstellen, begaben sich die Verantwortlichen der voestalpine Camtec GmbH im Bereich Engineering und Produktmanagement in einen engen, sorgfältigen Abstimmungsprozess mit den Spezialisten von ACE. „Für uns ist es normal, dass wir für spezielle Anforderungen kundenspezifische Lösungen anbieten können. Daher haben wir den gesamten Entscheidungsprozess auf Kundenseite von der ersten Idee bis zum optimal passenden Strukturdämpfer durch Beratung und Bemusterung mit großem Engagement begleitet“, so der Produktmanager von ACE, Thorsten Kohnen. Am Ende der Abstimmungen zwischen den beiden Partnern wurden spezielle Tubusdämpfer ausgewählt, die wie alle der über 140 Familienmitglieder mindestens eine Million Hübe zulassen.

Die Produktserie der Strukturdämpfer von ACE deckt ansonsten zahlreiche weitere Ausführungen ab. Sechs Produktfamilien mit verschiedenen Bauarten stehen dabei für grundlegend unterschiedliche Dämpfungseigenschaften, die axial, degressiv, linear, progressiv und radial sein können. Diese Vielfalt bei der Absorption von Energie wird durch weltweit einzigartige Fertigungsschritte erzeugt. Der Clou ist dabei die Veränderbarkeit des Werkstoffes. Im Gegensatz zu den vorher bei den Kompaktschiebern genutzten PUR-Stoffen sind Dämpfer aus Co-Polyester Elastomer Hochleistungslösungen, deren Lebensdauer im direkten Vergleich um mehr als 20 Mal höher liegen kann als die von anderen dämpfenden Feststoffen. Wer noch bessere Dämpfungseigenschaften erzielen will als mit TUBUS von ACE, muss zu teureren hydraulischen Dämpfungslösungen wie z. B. zu Industrie- oder Sicherheitsstoßdämpfern greifen, beides Produktserien, die ACE ebenfalls im Portfolio hat. Deren Einsatz macht aber vor allem dann Sinn, wenn es auf ein punktgenaues Abstoppen ankommt.

Bei den vielfältigen Anforderungen aus Österreich war dies jedoch kein entscheidendes Kriterium, sodass die TUBUS das beste Preis-Leistungsverhältnis darstellen. Wenn Kunden sich von ACE keine Sondertypen anfertigen lassen, sind bis zu 90 Prozent der Vertreter aus den TUBUS-Familien ab Lager zu erhalten. Diese bieten dank ihres hochresistenten Materials auch noch den Vorteil, selbst in aggressiven Umgebungen und Extremsituationen zuverlässig ihren Dienst zu verrichten. So sind sie resistent gegen Meerwasser, Chemikalien, UV und Ozon. Kompakte Bauform und schnelle Montage runden das Vorteilspaket ab, sodass bei den Kunden, wie in diesem Fall, am Ende eines maßgeschneiderten Abstimmungsprozesses eine serienmäßige Zufriedenheit erzeugt wird.

Technikkasten

Dämpfungstechnik: Kleinstoßdämpfer und weitere Maschinenelemente von ACE

Neben den vorgestellten Strukturdämpfern gibt es im Unternehmensbereich der Dämpfungstechnik von ACE zusätzlich zahlreiche Typen aus den Familien der Klein- und Industriestoßdämpfer. Lineare Kennlinien machen diese hydraulischen Komponenten im Vergleich zu anderen Dämpfungslösungen beim schnellen, sicheren und präzisen Verzögern bewegter Massen noch leistungsstärker. In Drehtische integriert ermöglichen sie beispielsweise hohe Fertigungsraten durch punktgenaue Verzögerung bei jedem Takt. An Schwenkarmen und Portalanlagen bremsen sie zuverlässig Linearbewegungen und unterstützen den schnellen Transport zeitkritischer Bauteile von einer Arbeitsstation zur anderen. Stoßdämpfungsplatten und Palettenstopper runden das Angebot von ACE in der Dämpfungstechnik ab. Alle diese Lösungen lassen sich auf folgenden gemeinsamen Nenner bringen: Mit ihnen wird kinetische Energie in Wärme gewandelt, und die Bewegungen von Massenkräften werden je nach Anwendung optimal verzögert und abgebaut. Dadurch können Konstrukteure Maschinen schneller, leiser, langlebiger, leichter, preiswerter und somit wettbewerbsfähiger sowie profitabler machen.
