TCO der neuen Transformatoren sinkt

In vielen Fällen gehen neue Richtlinien und deren Umsetzung mit hohen Investitionen einher. Die Frage, welchen Weg die Technik im Laufe der Jahre weiter einschlägt und ob die Investition geschützt bleibt, ist daher berechtigt. Eine Berechnung des Tech-Konzerns Schneider Electric zu den Total Cost of Ownership (TCO), den Gesamtbetriebskosten, von Transformatoren der neuen Generation überzeugen: Die Kostenanalyse von Stufe 1 auf Stufe 2 ergab, dass die durch technische Upgrades niedrigeren Verluste über die Betriebszeit des Transformators in den meisten Fällen eine Amortisation der Investitionskosten in weniger als fünf Jahren ermöglichen. Die Berechnung der Lebenszykluskosten eines Transformators wurde hierzu auf Basis des Lastfaktors, der Dienstzeit, der Energiekosten sowie der Zinsrate durchgeführt (siehe Abb. 1). Um die Gesamtbetriebskosten verschiedener Transformatoren vergleichen zu können, stellt der Tech-Konzern seinen Kunden ein TCO-Tool zur Verfügung, das nach Eingabe einiger zentraler Daten die Ersparnisse über den gesamten Lebenszyklus hinweg errechnet. Zudem gibt das Ergebnis Aufschluss über die sogenannte Payback Time, die Zeit, die es dauert, um mit den eingesparten Energiekosten das höhere Erstinvestment eines effizienteren Transformers zu kompensieren.

Wo Verluste entstehen

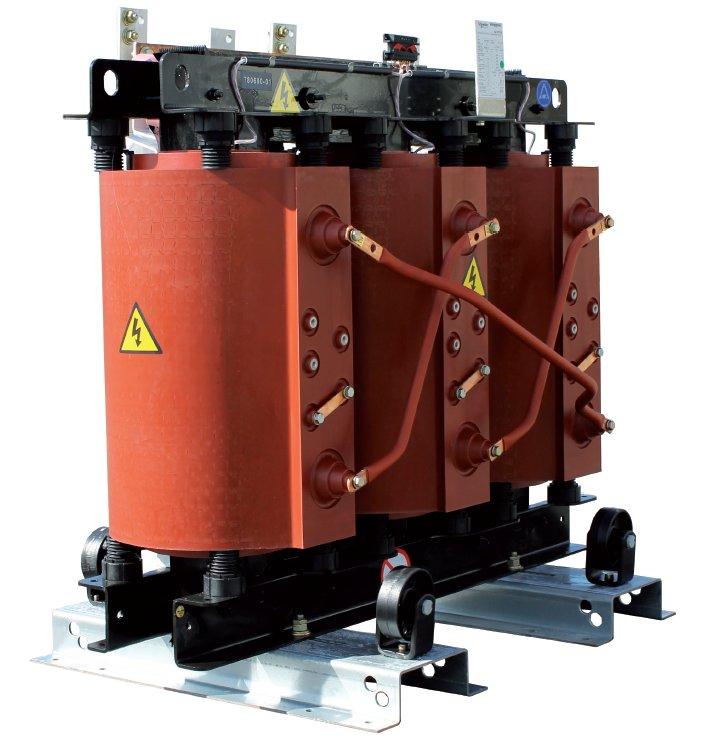

Bei den Umspannern sind es insbesondere Energieverluste, die für erhöhte Emissionen verantwortlich sind und die durch Leerläufe oder Last entstehen. Leerlaufverluste (Po) sind bekannt als „Iron Losses“. Sie werden im Kern des Transformators als Ergebnis des Magnetisierungsprozesses erzeugt. Durch beispielsweise eine Verbreiterung der Kernbleche kann hier der Verlust verringert werden. Lastverluste (Pk) hingegen sind sogenannte „Copper Losses“, die vom Strom und Widerstand der Spulen abhängen. Indem Materialien mit höherer Temperaturbeständigkeit – beispielsweise bei Isolierpapier oder Leitungskabel – zum Einsatz kommen, lassen sich auch Verluste durch „Copper Losses“ reduzieren. Beide Maßnahmen sind bereits von Herstellern erfolgreich umgesetzt. Mit den technischen Verbesserungen haben sich bei manchen Transformatoren die äußeren Abmessungen oder das Gewicht verändert. Am Beispiel des Gießharztransformators Trihal und des Öltransformators Minera von Schneider Electric wird deutlich, dass sich die Maße ebenso verkleinern können (siehe Abb. 2). Daher sind Planer gut beraten, wenn sie neben den Angaben der offiziellen Ausschreibungstexte zusätzlich die maximal möglichen Abmessungen beim Betreiber erfragen.

Ehrgeizige Ziele braucht das Land

Mit dem Start der 2. Stufe der Verordnung will die EU bis 2025 die jährlichen Verluste durch Transformatoren auf 16,2 TWh reduzieren. Ein ehrgeiziges Ziel, denn 2008 betrugen die Verluste noch 93,4 TWh. Zur Prüfung der Umsetzung sind Hersteller wie auch Betreiber gefordert, den Materialeinsatz und Ressourcenverbrauch detailliert zu dokumentieren – für den Herstellungsprozess ebenso wie über den Lebenszyklus hinweg. In der Summe spricht die Richtlinie dann vom Life Cycle Assessment oder der Ökobilanzierung. Diese Dokumentation, in Zusammenhang mit der technischen Prüfung, qualifiziert neue Transformatoren dann auch für das offizielle CE-Zeichen und die Konformitätserklärung, die Voraussetzung für den Handel im europäischen Binnenmarkt sind. Die Verordnung soll zudem dazu beitragen, die Marktdurchdringung von bauformoptimierten Transformatoren zu verbessern.
