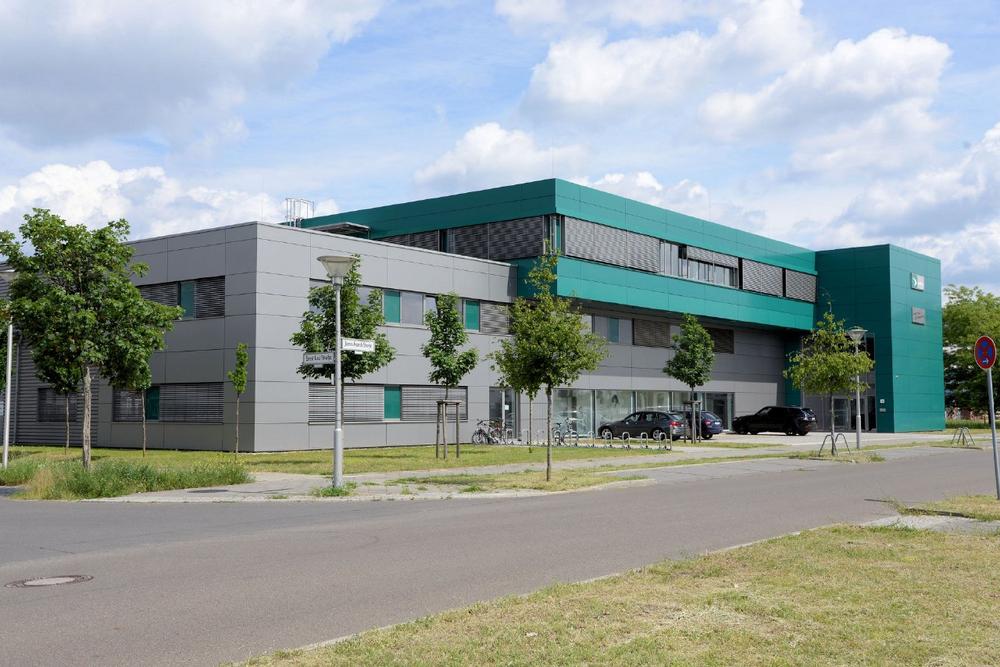

Die in Berlin ansässige AEMtec GmbH, ein langjähriger Partner von Finetech, bietet zahlreiche Leistungen rund um die Elektronikfertigung mit dem Fokus auf anspruchsvollen Technologien zur Miniaturisierung an. Ihren ersten FINEPLACER^® für SMD Rework erwarb AEMTec vor mittlerweile fast zwei Jahrzehnten. Dies war der Startschuss für eine enge Zusammenarbeit in zahlreichen weiteren Projekte.

Finetech – wenn es wirklich zählt

Eines der vielen gemeinsamen Projekte bei AEMtec befasste sich mit der Entwicklung und Fertigung besonders komplexer und werthaltiger Baugruppen für Wafer Stepper. Durch spezielle Tests nach jedem Montageschritt wurde die ordnungsgemäße Funktionalität der einzelnen Unterbaugruppen genau überprüft. Die Tests ergaben, dass nicht alle Baugruppen das benötigte Leistungsniveau erreichten und nachgearbeitet werden mussten. Daraufhin wandte sich AEMtec an Finetech, das bereits umfassende Applikationserfahrung auf diesem Gebiet aufwies. Bei der Montage von Multi-chip Modulen mit zahlreichen Lotpads auf keramische Komponenten wiesen einige Stücke fehlerhafte Verbindungen auf, aufgrund derer die gesamte Komponente nicht mehr einwandfrei funktionierte. Die Aufgabe bestand darin, einzelne defekte Chips auf einem dicht bestückten Substrat zu ersetzen, ohne andere Bauteile in der Umgebung in Mitleidenschaft zu ziehen.

• Zwei Reihen mit 8 Chips, jeweils 5 x 15mm2 groß, platziert mit einem Abstand von 0,5 mm
• Keiner der angrenzenden Chips durfte durch die Nacharbeit des Defekts beschädigt werden
• 100% Reparaturerfolg gefordert

Der Reparaturkreislauf umfasste das Auslöten des defekten Chips, die Restlotentfernung sowie das präzise Platzieren und Einlöten eines neuen Chips.

Der herausfordernde Teil der Aufgabe bestand in der Keramik-Komponente selbst; ihre ungewöhnliche Stärke mit mehr als 30 Ebenen benötigte einen hohen Wärmeeintrag, um Chips von dieser herauszulöten. Dabei musste der Wärmeeintrag streng auf die defekten Teile begrenzt bleiben, um zu verhindern, dass sich die Wärme über die gesamte Komponentenfläche ausbreitet.

Zukunftssichere Lösungen

Das war keine Standardaufgabe und konnte daher auch nicht mit Standard-Rework-Mitteln erledigt werden. Finetechs besondere Leistung ergab sich hier aus der Fähigkeit, speziell auf eine Applikation angepasstes Werkzeug zu entwickeln. Dank der modularen Systemarchitektur eines jeden FINEPLACER^® Systems konnte zudem sehr einfach ein bestehendes Gerät für die neue Aufgabe umgerüstet werden.

Denn bereits früher hatte AEMtec ein FINEPLACER^® System für die Fertigung und Nacharbeit von SMD Komponenten erworben. Um den neuen Anforderungen der Applikation zu entsprechen, wurde dieses System einfach um ein neu entwickeltes Rework-Werkzeug sowie den passenden Reparaturprozess erweitert.

• Spezieller beheizter Lötkopf
• Wärmeeintrag über direkten Chipkontakt anstelle von Heißgas-Konvektion
• Einfaches und schnelles Entlöten
• Sicherheit im gesamten Reparaturkreislauf

Bei der Qualifizierung der AEMtec Samples zeigten sich die nachgearbeiteten Baugruppen genauso zuverlässig wie neue. Somit konnte ein 100%-iges Produktionsergebnis garantiert werden. Darüber hinaus hatte sich auch die Erstinvestition von AEMtec in ein FINEPLACER^® System bemerkenswert ausgezahlt, da die Maschine mit nur wenigen Anpassungen für eine ganz neue und anspruchsvolle Anwendung eingesetzt werden konnte.

„Mit technischem Verständnis und viel Engagement haben sie uns bei der Entwicklung des anspruchsvollen SMD-Reparaturprozesses unterstützt. Die Zusammenarbeit in diesem Projekt hat einmal mehr gezeigt, warum wir seit Jahren erfolgreich auf Finetech setzen.“
Markus Kreuz, Head of Clean Assembly Technologies, AEMtec GmbH
