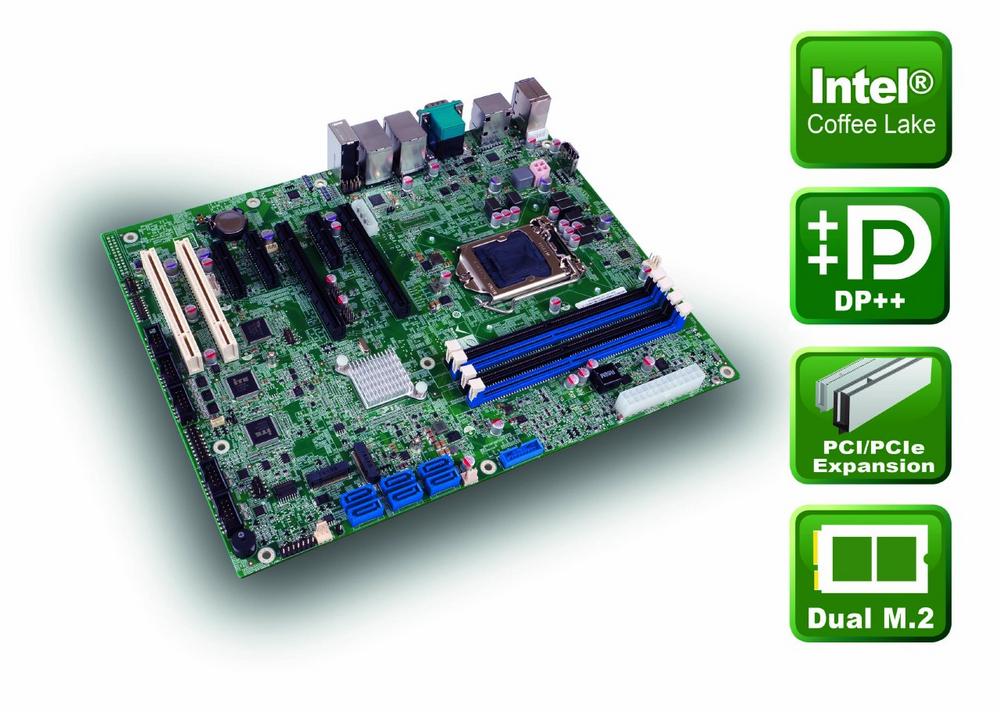

Funktionsupgrade für das seit 2018 im Programm von ICP Deutschland geführte Intel^® Coffee Lake ATX Mainboard IMBA-Q370: die projektbasierte Thunderbolt PCIe x4 Einsteckkarte TB3-40GDP erweitert das IMBA-Q370 um zwei Thunderbolt 3 Schnittstellen. Thunderbolt 3 bietet Übertragungsraten von bis zu 40Gbit/s und so die Möglichkeit schneller Daten zu übertragen als mit USB3. Mit der Thunderbolt Karte lassen sich beispielsweise Bildschirme mit 4K, Ethernet oder PXI Messerfassungssysteme ansteuern. Durch die integrierte USB3.1 Funktionalität stehen dem Nutzer zusätzlich Übertragungsraten von 10 Gbit/s auf beiden Ports zur Verfügung. Die Kompatibilität mit USB-C ist hier von Vorteil, da der USB-C Stecker ohne zusätzlichen Adapter an der TB3-40GDP verwendet werden kann. Das Mainboard selbst ist mit dem Intel^® Q370 Chipsatz ausgestattet und unterstützt Core^TM i9/i7/i5/i3, Celeron^® und Pentium^® Prozessoren der neunten und achten Generation. Das IMBA-Q370 unterstützt bis zu 64GB DDR4 Arbeitsspeicher im Dual Channel Betrieb auf den vier Slots. Außerdem bietet das IMBA-Q370 zwei konfigurierbare M.2 Ports, die sowohl SATA, USB 2.0, PCIe Signale zur Verfügung stellen. Flexibel erweiterbar ist das System durch einen PCIex1, x8, x16 und zwei PCIe x4 Slots sowie zwei PCI Slots. Als weitere Schnittstellen stehen acht USB 2.0, vier USB 3.0, vier RS-232, zwei RS-232/422/485 sowie ein LPT Port und acht digitale I/O zur Verfügung. Wer Thunderbolt nicht zum Anschluss von Displays nutzen möchte, dem stehen drei unabhängige Displayausgänge mit einer maximalen Auflösung von 4K UHD (4096×2304) zur Auswahl. Hierzu gehören je ein HDMI, DP++, VGA oder interner DisplayPort (iDP), der mittels Adaptermodul auf verschiedene I/O wie LVDS, DVI oder DP gewandelt werden kann.

Sechs SATA 6Gb/s Anschlüsse mit RAID 0/1/5/10 Funktionalität dienen dem Anschluss von Massenspeicher. Das System lässt sich außerdem durch ein optionales TPM Modul absichern.

Auf Kundenwunsch assembliert ICP Deutschland das IMBA-Q370 mit passendem RAM und CPU, sodass das CPU Board direkt beim Kunden eingesetzt werden kann.

ICP. Industrial Computer Products …by people who care!

Produktlink:

https://www.icp-deutschland.de/industrie-pc/cpu-boards-cpu-karten/mainboards/atx-imba/imba-q370-r10.html

https://www.icp-deutschland.de/industrie-pc/zubehoer/add-on-karten/seriell-usb-feldbus/tb3-40gdp-r10-moq-300pcs.html

Datenblatt:

https://files.icp-deutschland.de/produkte/KC001628/web/icp/IMBA-Q370-datasheet-20190701.pdf

https://files.icp-deutschland.de/produkte/KC001526/web/icp/TB3-40GDP-datasheet-20200716.pdf

Spezifikationen

• ATX Motherboard mit Intel^® 9^th/8^th Core^TM i9/i7/i5/i3 Celeron^® und Pentium^® Prozessor
• PCIe x4 Dual Thunderbolt 3 Einsteckkarte mit Intel^® Alpine Ridge DSL6540
• Chipsatz: Intel^® Q370
• 64GB DDR4 SDRAM
• Drei unabhängige Displayausgänge: HDMI, DP++, VGA oder interner DisplayPort (iDP)
• USB, COM und LPT und SATA 6Gb/s (RAID 0/1/5/10)
• Erweiterungen: Zwei M.2, fünf PCIe und zwei PCI Slots
• Betriebstemperatur: -20°C~+60°C

Anwendungsbereiche/Applikationen

• Industrielle Automation
• Industrie PC
