Das Signal zur korrekten Ausgangsspannung kann von einem Mikrocontroller erfasst und verwendet werden, um Anwendungen zuverlässiger und effizienter zu machen. So kann der Ausfall eines Power Moduls schneller erkannt werden. Auch lässt sich eine sequenzielle Einschaltreihenfolge durch das Power-Good-Signal realisieren. Dadurch wird vermieden, dass mehrere Power Module an einer gemeinsamen Spannungsversorgung durch gleichzeitiges Einschalten eine Stromspitze erzeugen.

Hoher Wirkungsgrad

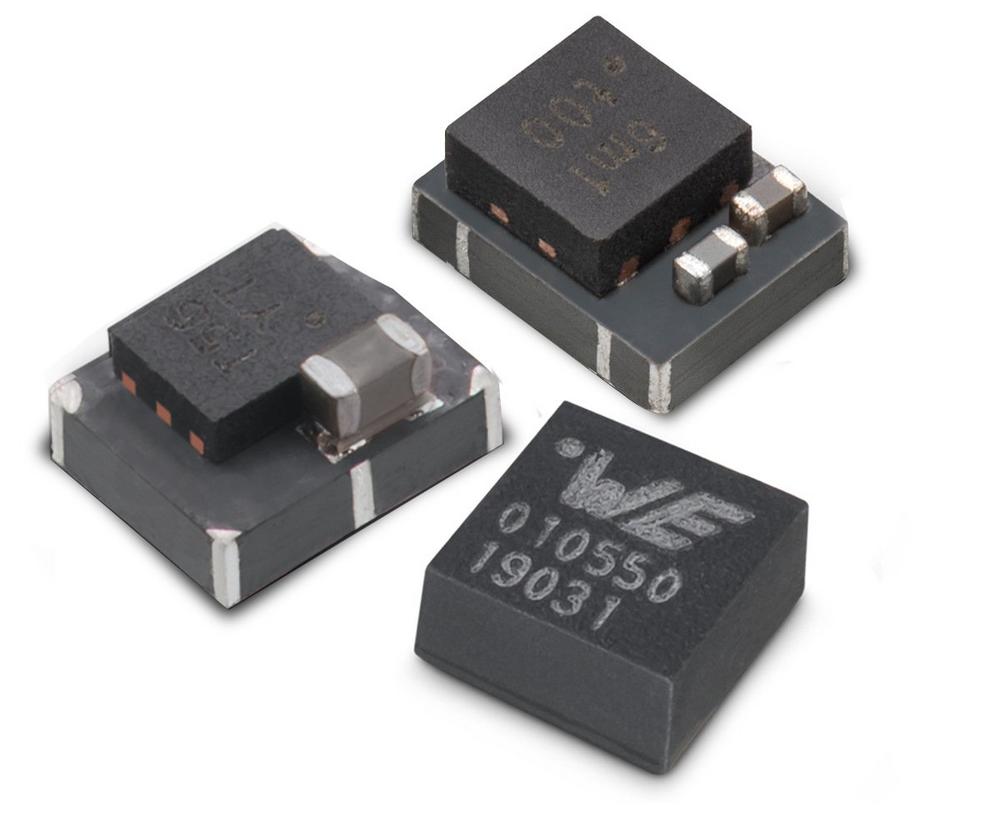

Das „Variable Step Down Micro Module“ (VDMM) liefert einen Ausgangsstrom von bis zu 1 A. Es arbeitet mit einer Eingangsspannung von 2,5 bis 5,5 V und die Ausgangsspannung kann zwischen 0,8 und 5,5 V variabel eingestellt werden. Das nur 3,2 x 2,5 x 1,6 mm große Modul behält über den gesamten Ausgangsstrombereich einen hohen Wirkungsgrad (bis zu 96 %) bei, indem es je nach Lastanforderungen automatisch zwischen den Betriebsarten wechselt. Es verfügt über eine integrierte Schutzschaltung, um Schäden durch Überhitzung, Überstrom-, Kurzschluss- und Unterspannung zu verhindern. Typische Anwendungen sind Point-of-Load-DC/DC-Applikationen von 5 oder 3,3 V Busspannungen, der Ersatz von Linearreglern, die Versorgung von I/O-Schnittstellen und MCUs, Versorgung von DSPs und FPGAs mit Hilfsspannung, portable Geräte und batteriebetriebene Anwendungen. Das Modul ist EMV-konform nach Norm EN55032 Klasse B/CISPR-32. Das LGA-6EP-Gehäuse des neuen MagI³C-VDMM stellt – unter Berücksichtigung des neuen Power-Good-Pins – eine Pin-kompatible Version der bisherigen 1- und 0,6-A-MicroModules dar.

Das MagI³C-VDMM mit Power-Good-Funktion ist sofort ab Lager ohne Mindestbestellmenge verfügbar. Kostenlose Muster können angefragt werden. Zu dem Produkt ist auch ein Evaluation Board erhältlich.
