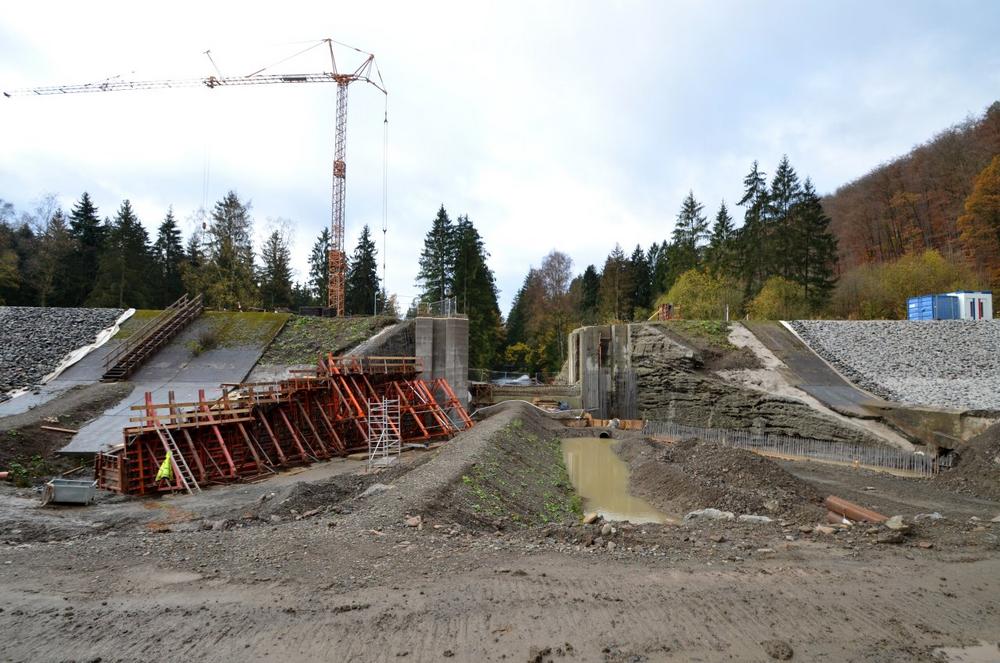

Für das Schalen der neuen Stahlbetonvorsatzkonstruktionen kommt die Wandschalung LOGO.3 kombiniert mit Stützböcken für das einhäuptige Schalen zum Einsatz.

Rückbau vor dem Neubau

Als Voraussetzung der Sanierung des Auslaufbauwerkes erfolgte durch die BST Becker Sanierungstechnik GmbH der vollständige Rückbau der Betriebseinrichtungen, der Antriebstürme und der Maschinenbrücke. Bei den Bestandsflügelwänden erfolgte der Teilrückbau der geschädigten Abschnitte durch die Wannenwetsch GmbH mittels Hochdruckwasserstahltechnik mit bis zu 2.600 bar.

Schalungsplanung zur Unterstützung der Arbeitsvorbereitung und Ausführung

Anhand der Ausführungszeichnungen haben die Schalungsexperten in Steinach für die ausführende Bauunternehmung, die Niederlassung in Wernigerode der U&W Unternehmensgruppe, die Schalungsplanung übernommen, sodass Bauabschnittsweise rund 280 m² des Wandschalungssystems LOGO.3 für die Wandschalung der Flügelwände und Pfeilerbauwerke ausreichen.

Beim einhäuptigen Schalen der Flügelwände wird die LOGO.3 mit Stützböcken gesichert. Im Einsatz sind dafür 2 x 3,00 m, 12 x 4,00 m, 4 x 6,00 m und 5 x 8,00 m hohe Stützböcke.

Bei der Schalungsplanung war insbesondere zu berücksichtigen, dass die Flügelwände in vertikaler Richtung geneigt und in horizontaler Richtung gewinkelt sind, eine abfallende Wandoberkante haben und in die Pfeilerbauwerke einbinden.

All dies wurde seitens der Schalungsplanung berücksichtigt, wie die Schalpläne verdeutlichen.

Um die Neigungen korrekt zu erzeugen, sind als hinterer Auflagerpunkt für die Stützböcke bei einigen Betonierabschnitten Betonaufkantungen geplant und ausgeführt.

Um die Flügelwandvorsatzschalen in maximal 2 Takten betonieren zu können, wurden die Stützböcke in Höhen von 8,00 m eingeplant, wie der Schnitt 7 – 7 dokumentiert. Für alle Betonierabschnitte sind jeweils am oberen Schalelement Laufkonsolen eingeplant, für einen sicheren Arbeitsplatz als Betonierarbeitsbühne.

Zur Überbrückung von Schalelementstößen sind Kombischienen und Doppel-U-Gurtungen eingeplant. Zusätzlich wurden bei der Schalungsplanung die Rück- und Auftriebsverankerung mit eingeplant.

„Durch diesen Service von PASCHAL kommen wir auch beim Einschalen für diesen Sanierungsauftrag gut und zügig zurecht,“ so Johannes Frankenfeld, zuständiger Bauleiter.
