„Mit Enigma3m können Versorger Lecklaufzeiten deutlich eindämmen. Gleichzeitig bindet das automatisierte Verfahren weniger Personal als das übliche Vorgehen bei der Leckortung“, sagt Clemens Fentker, Produktmanager Wasser bei Esders. Das verbreitete Vorgehen bei einem Leckageverdacht ist zumeist fünfstufig: grobe Vorortung mit dem Kontaktmikrofon, Feinortung mit Geräuschloggern, Punktlokalisierung durch Korrelation, Bestätigung der Leckstelle mittels Bodenmikrofon sowie Kontrolle des Umfelds auf weitere Leckagen nach der Reparatur. Enigma3m reduziert das Verfahren auf die beiden Schritte automatisierte Punktlokalisierung durch Korrelation und abschließende Bestätigung per Bodenmikrofon.

Cloud führt Korrelationsergebnisse und GIS-Daten zusammen

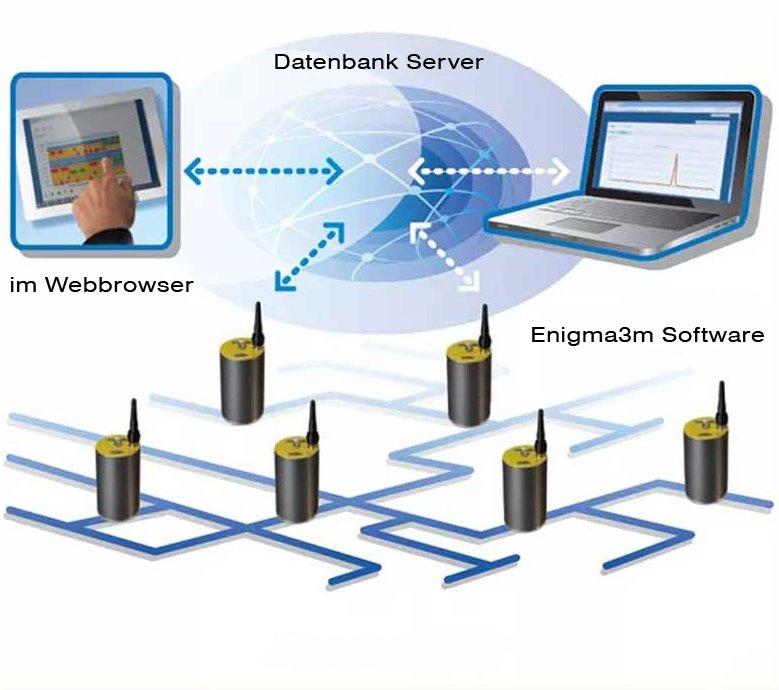

Um Lecklaufzeiten und damit Wasserverluste auf ein Minimum zu begrenzen, sollten leckgefährdete Netzabschnitte proaktiv mit Enigma3m überwacht werden. In drei Messintervallen pro Nacht zeichnen die Logger Geräuschdaten auf. Die Ergebnisse werden via Mobilfunk an die Esders-Webserver gesendet und in der Cloud automatisch korreliert sowie mit den Rohrleitungsdaten aus dem (GIS) abgeglichen. Je detaillierter die im GIS hinterlegten Informationen wie Rohrpläne, Materialeigenschaften und Nennweiten sind, desto präziser kann Enigma3m arbeiten. Während andere Systeme erst ab einem definierten Geräuschpegel aktiv werden, korreliert Enigma3m auftretende Leckgeräusche immer, unabhängig von ihrer Lautstärke. Damit gibt das System auch Hinweise auf kleine Fehlstellen und hilft, Folgeschäden zu vermeiden. Störgeräusche oder länger andauernde Wasserabnahmen, die sporadisch oder nur in einer einzigen Nacht auftreten und daher nicht von einer Leckage herrühren können, bereinigt das System durch Korrelation von bis zu sieben Nächten.

In einem wissenschaftlich begleiteten Praxistest bei IWB, dem öffentlichen Energieversorgungsunternehmen des Kantons Basel-Stadt, konnten Leckagen mit Enigma3m durchschnittlich auf 39 Zentimeter genau geortet werden. Die Reparatur erfolgte hier nach kurzer Absicherung der Schadstelle mit mobilem Korrelator und Bodenmikrofon vor Ort.

Damit verkürzt Enigma3m das übliche fünfstufige Vorgehen auf die beiden Schritte automatisierte Punktlokalisierung durch Korrelation und Bestätigung vor Ort. Die Nachkontrolle des Leckumfeldes ist mit der dauerhaften Überwachung gegeben.
