Sie verbinden die Speicher besonders effizient untereinander und mit nachgelagerten Einheiten. Die Lösung bestand darin, Module der Reihe Han-Modular^® und den Han^® Docking Frame in einer Einheit zu integrieren. Die Schnittstelle zur Versorgung mit Leistung und Daten lässt sich schnell in den Energiespeicherblöcken platzieren. Das Gehäuse für die Module ist in den Blockinnenraum eingelassen, die Steckseite schaut mitten aus der Blockrückseite heraus.

Han-Modular^® für den Leistungs- und Datentransfer

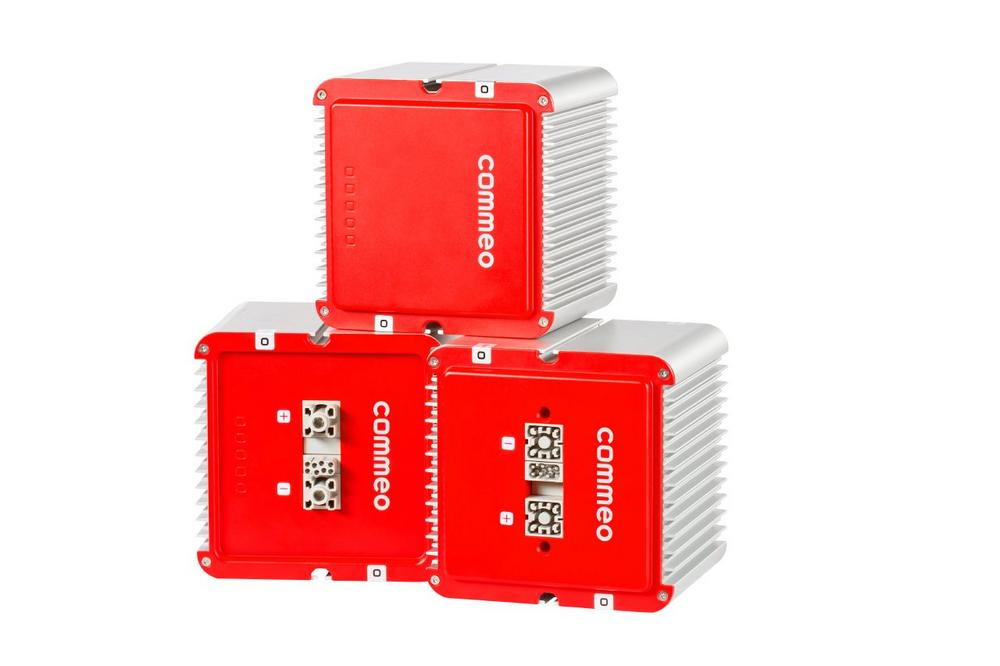

Das System von Commeo besteht aus Energiespeicherblöcken mit gut 20 cm Seitenlänge, in denen mehrere Schichten Lithium-Ionen-Zellen lagern. Die Blöcke sind über ein Bussystem ansprechbar und werden zu industriellen Speicherschränken aggregiert. Jeder Block verfügt über ein eigenes Batteriemanagementsystem. In der oberen Etage jedes Speicherschranks befindet sich die Commeo-Steuereinheit ccuHV. In der rund zwei Meter hohen Standardversion des Schranks finden 48 Blöcke Platz. Die lokale Steuereinheit kommuniziert via CAN-Bus mit jedem einzelnen Block und mit den nachgelagerten Steuerungskomponenten.

Der Aufbau der Speicherschränke aus 1,5- oder 1,1-kWh-Modulen für Systemkonfigurationen von 48 bis 1000 Volt erlaubt es, die Speichermenge punktgenau ins Verhältnis zur Systemleistung zu setzen, die es bei Bedarf abzurufen oder zu ersetzen gilt. Eine Gefahr der Über- oder Unterdimensionierung besteht nicht, denn die Leistungsfähigkeit lässt sich nachträglich korrigieren. Hierbei kann das System von wenigen KWh bis >1 MWh problemlos skaliert werden. „Wir können weitere Schränke ergänzen. Zudem passen unsere Batterieblöcke auch in andere Industriegehäuse, z.B. in Wandanbaugehäuse, die sich in kleinen Nischen platzieren lassen“, sagt Geschäftsführer Michael Schnakenberg.

Speichersysteme puffern das Netz

Commeo Batteriesysteme sichern bereits die unterbrechungsfreie Stromversorgung (USV) von Industrieparks oder schützen elektrisch betriebene Anlagen vor Schäden durch Schwankungen im Netz. Sie stellen Ausgleichsspannung für erneuerbare Energieerzeugungsanlagen bereit und dienen als Puffer zum Netz: Bei zu hoher Spannung laden sie Strom und wirken entlastend; bei Spannungsabfall können sie ihren Speicherinhalt einspeisen. Sie federn somit Lastspitzen ab. In anderen Projekten sichern die Commeo-Blöcke die Stromversorgung von Industrierobotern ab, oder sie finden Anwendung in Quartierstrom-Projekten.

Commeo zielt mit seinem Angebot vor allem auf den Maschinen- und Anlagenbau. „Unser Ziel ist es, Speicher aus einem modularen System maßgeschneidert für einen jeweils ganz speziellen Bedarf zu errichten. Wir wollen der erste Systemanbieter für leistungsstarke Speicherlösungen in der Welt der Automatisierung, der Prozessindustrie und in Fertigungsbetrieben werden“, sagt Michael Schnakenberg. Als es um die passende Schnittstelle für dieses Vorhaben ging, war HARTING für Schnakenberg klarer Favorit. „Der Wiedererkennungswert für HARTING Steckverbinder im industriellen Umfeld ist eine Tatsache. Unsere Kunden wissen beim Anblick dieser Schnittstellen gleich, dass unsere Speicher mit ihren übrigen Anlagen kompatibel sein werden.“

Han^® Steckverbinder für Energieanwendungen aller Art

Durch die Kooperation mit Commeo verbreitert sich das Anwendungsspektrum für Han^® Schnittstellen im Markt der Energieerzeugung, -speicherung und -verteilung. „Unsere Steckverbinder bewähren sich im gesamten Sektor mit effizienten und robusten Lösungen für die Erzeugung, Speicherung und Verteilung von Energie –  von der Verkabelung von Windenergieanlagen, über die Anbindung von Gas- und Speicherkraftwerken bis hin zur passenden Schnittstelle für E-Mobility, alles kommt aus einer Hand“, sagt Andras Meszaros, Markt-Manager für den Energiesektor bei der HARTING Electric.

Weitere Informationen:
www.HARTING.com/DE/de/aktuelles/pressemappe/

Über Commeo GmbH – energy storage solutions:

Die Commeo GmbH mit Sitz im niedersächsischen Wallenhorst bei Osnabrück ist ein junges, schnell wachsendes Unternehmen, das mit seinen leistungsstarken und individuellen Energiespeicherlösungen, entwickelt in Eigenregie und mit regionalen Partnern, eine der wichtigsten Zukunftstechnologien revolutioniert. Neueste Batterietechnik im klimatisierten Gehäuse gewährleistet hochflexible Systeme für ein breites Anwendungsspektrum in allen Bereichen der Industrie, von der Produktion bis zu Energieversorgung.
