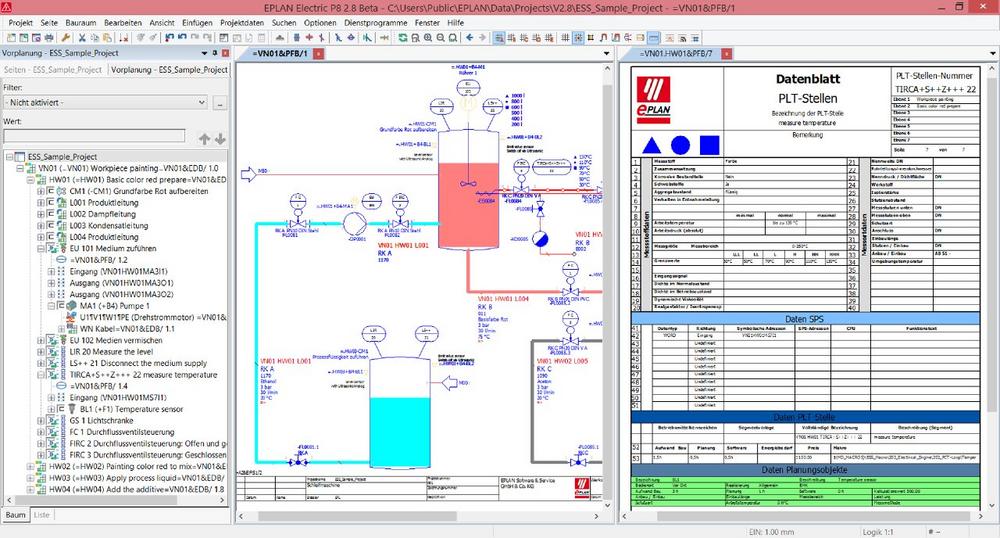

Monheim, 27. August 2018 – Nur noch wenige Wochen, dann steht die neue Eplan Plattform in ihrer Version 2.8 bereit. Zur SMM in Hamburg erhalten Interessierte erste Einblicke. Mit Eplan Preplanning profitieren Anwender von zahlreichen Optimierungen in der Vorplanung. Ein Beispiel: Segementplatzierung. Mit der Version 2.8 lassen sich Vorplanungssegemente jetzt auch mehrfach grafisch platzieren. So kann ein Segment verteilt auf mehreren Vorplanungsseiten dargestellt werden. Beim Platzieren können Anwender zudem die grafische Vorplanung mit einem beliebigen Knoten in der Struktur beginnen. So lassen sich mehrfach verschachtelte Segmente auf mehreren Vorplanungsseiten darstellen – eine übersichtliche Darstellung schafft mehr Transparenz und erleichtert die Orientierung auch in umfangreichen Projekten.Weiterer Praxisvorteil: An den Segmenten auf Vorplanungsseiten können jetzt Querverweise angezeigt werden, wenn zu den Segmenten entsprechende Gegenstücke existieren. Diese wurden üblicherweise in der Detailplanung – beispielsweise im R&I-Fließbild bzw. im allpoligen Schaltplan – oder auf anderen Vorplanungsseiten platziert. Das gibt einen besseren Überblick in der Planung und erleichtert die Zuordnung von Segmenten. Auch die Segmentdefinitionen wurden individueller gestaltet: Flexible Nummerierungseinstellungen bei der Konfiguration geben Anwendern hier neuen Spielraum. Sicherheit beim Erzeugen von Schaltplänen

Wenn aus den Vorplanungsdaten im Detail Engineering Schaltpläne abgeleitet werden sollen, ist es wichtig, den Überblick zu behalten. Ziel ist immer ein eindeutiger Zusammenhang zwischen Planungsobjekt und zugehörigem Schaltplan. Die neue Version 2.8 unterstützt hier vom Start weg den Anwender. Wurden die Schaltplanseiten für ein Planungsobjekt bereits erzeugt, erhält der Anwender eine entsprechende Systemmeldung mit den notwendigen Details. Das sichert eine einwandfreie Planung und schnellere Ergebnisse.

Einfach zugeordnete Makros aktualisieren

Makrotechnologie erleichtert deutlich die Projektierung durch Wiederverwendung bereits definierter Objekte wie z.B. Schaltplanvorlagen. Damit jetzt noch mehr Informationen am Planungsobjekt sichtbar sind, wurde eine zusätzliche Informationszeile integriert. Wird ein bereits zugeordnetes Schaltplanmakro geändert, müssen die Wertesätze angepasst werden. Diese Information lässt sich nun einfach hinterlegen. Über Wertesätze lassen sich zahlreiche Eigenschaften im Schaltplan steuern. Einmal vorgedacht gehören inkonsistente Informationen zwischen Vorplanung und Schaltplan der Vergangenheit an.

Import von gefilterten Excel-Listen

Beim Erstellen der Vorplanung lassen sich Listen mit Vorplanungsdaten importieren, die in externen Anwendungen erstellt wurden. Neu wird jetzt ein in Excel eingestellter Filter berücksichtigt. Die Übernahme gefilterter Excel-Listen reduziert die angezeigten Vorplanungsdaten im Abgleichdialog und macht den Import dadurch übersichtlicher und schneller. Zudem werden umfangreiche Excel-Dateien jetzt deutlich schneller importiert.

Fazit:

Eplan Preplanning schließt die Lücke zwischen der Entwurfsphase und der interdisziplinären Detailplanung. Mit zahlreichen Optimierungen in der Version 2.8 lässt sich die Detailplanung noch einfacher aktualisieren. Alle elektrisch relevanten Komponenten und Schemata lassen sich in Eplan Preplanning erfassen und den nachgelagerten Gewerken und Engineeringdisziplinen ohne Informationsverlust zur Verfügung stellen. Insbesondere im Schiffbau wird dadurch die Komplexität von Großprojekten beherrschbar.
